产品品牌：CTAplus
产品类型：扭矩传感器
产品型号：TCR-2KM
- 轴式旋转接触型扭矩传感器
- 用于旋转设备的静态、动态扭矩测量以及转速RPM（可选）测量
- 适用于电机负载测试、螺栓紧固力、减速机、汽车零部件等扭矩检测
- 可承接大吨位定制：1000kgf・m、2000kgf・m、3000kgf・m
| 项目 | 参数 |
|---|---|
| 型号 | TCR |
| 额定容量 | 1、2、5、10、20、50、100、200、300、500kgf·m |
| 额定输出 | 1.5 ± 0.4mV/V |
| 非线性 | ≤ 0.3% 额定输出 |
| 滞后 | ≤ 0.3% 额定输出 |
| 重复性误差 | ≤ 0.3% 额定输出 |
| 输入端子电阻 | 350Ω ± 1% |
| 输出端子电阻 | 350Ω ± 1% |
| 绝缘电阻 | >1000MΩ @30V DC |
| 额定输出温度影响 | ≤ 0.1% 载荷 /10℃ |
| 零点温度影响 | ≤ 0.1% 额定输出 /10℃ |
| 补偿温度范围 | -10 ~ +60℃ |
| 激励电压 | 5V、10V 直流 |
| 安全过载 | 150% 额定容量 |
| 线缆 | φ7 屏蔽线，长度 5m |

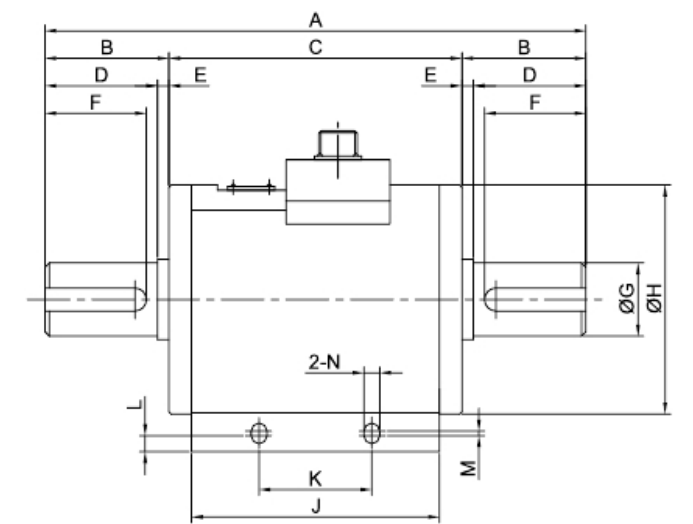

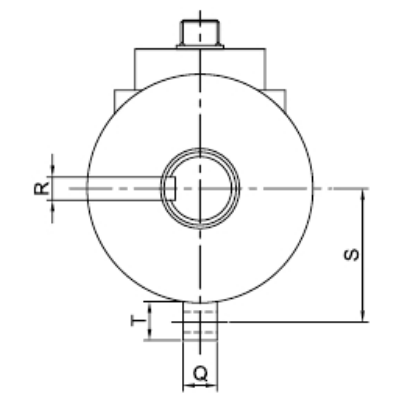

尺寸图：
尺寸（mm）
| 额定容量 | A | B | C | D | E | F | φG | φH | J | K | L | M | N | Q | R | T | S | 最高转速 RPM |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1、2、5kgf·m | 203 | 43 | 117 | 38 | 5 | 35 | 18 | 84 | 101 | 50 | 7 | 2 | 7 | 15 | 5×5 | 17 | 50.4 | 4500 |
| 10、20kgf·m | 240 | 55 | 130 | 50 | 5 | 45 | 32 | 100 | 110 | 50 | 7 | 2 | 7 | 15 | 10×8 | 17 | 58.5 | 4000 |
| 50、100kgf·m | 340 | 95 | 150 | 90 | 5 | 85 | 47 | 118 | 130 | 60 | 8 | 2 | 9 | 17 | 12×8 | 20 | 69.5 | 3000 |
| 200、300kgf·m | 360 | 106 | 148 | 100 | 6 | 95 | 63 | 131 | 128 | 60 | 8 | 2 | 9 | 17 | 18×11 | 20 | 76 | 2900 |
| 500kgf·m | 430 | 125 | 180 | 115 | 10 | 105 | 73 | 160 | 150 | 70 | 11 | 3 | 10.5 | 20 | 20×12 | 25 | 92 | 2000 |
