HS-535A1V2AB1
HS-535A1V2AB1

开关模块HS-535A1V2AB1

HS-535A1V2AB1振动开关模块

三输出振动开关模块

型号:HS-535A1V2AB1

品牌:hansford

• 将电压转换为多种输出

• Din 导轨安装

• 状态显示功能

• RMS速度输出

• 峰值'g'输出,

• 0-10V和4-20mA输出

• 可用于PLC

• 缓冲加速度输出(可用于数据收集器)

• 位移峰值或峰值到峰值


一、技术性能

输入                   100mV/g恒流源振动传感器

G(RMS)         10Hz到5Hz

频率范围             2Hz到10kHz(-3dB)

G pk-pk滤波      10Hz到1.5kHz或3.5Hz到5kHz(-3dB)

                          2-阶巴特沃斯 Set by internal links

速度滤波            10HZ到 1Hz(-3dB)2-阶巴特沃斯

位移滤波            10HZ到 40Hz(-3dB)2-阶巴特沃斯


二、机械性能

外壳材料              塑料

安装                     DIN 导轨顶帽式, TS35开槽型

尺寸                     134 x 99 x 22.5 mm (HxDxW)包括BNC

连接                     螺旋夹紧

导线截面              0.5 to 4.0 mm

重量                     140 gms (nom)



三、电气性能

电源输入            +24 V DC at 50 mA(HS-570 电源模块)

输出 1                0-10 VDC 或4-20 mA =速度或g RMS.

                          通过内部连接设置

输出 2                0-10 VDC或4-20 mA=g pk 或 pk to pk 或位移

                          参考'订购须知’表 通过内部连接设置

输出 3(BNC)       缓冲加速度带DC偏置电压输出

                          (nom. 12 VDC)

                          0 V AC输出 (选项)

状态显示            传感器OK,如果有故障1&2保留在0V或2mA


四、环境

工作温度范围             0到55 ºC

安装类别 (IEC664)     II

产品型式 (IEC536)     III

电磁兼容性                EN61326-1:2013

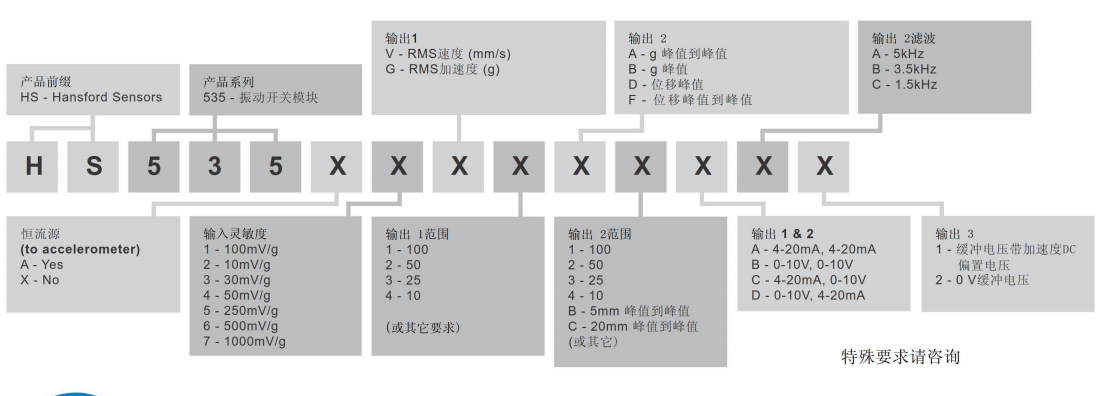

五、选型指南



以上是HS-535A1V2AB1振动开关模块的详细信息,深圳现代豪方仪器仪表科技有限公司作为进口传感器之家,有着完善的技术服务和售前、售后支持,如有需要可以联系我们,手机/微信:13392863941
