型号：H6F-C3-100KG-3B6-S1-D50
品牌：ZEMIC
◆ 不锈钢材质 （B6F）；合金钢材质，镀镍 （H6F）；三梁结构，胶封，压向承载
◆ 防护等级 IP67
◆ 适用于电子计价秤、电子台秤、皮带秤及各类电子称重设备
◆ OIML 认证，证书号：R60/2000-NL1-10.31(B6F)
◆ 最大秤台尺寸： 100kg-200kg：400mm×400mm 250kg-500kg：600mm×800mm 750kg-2000kg：1200mm×1200mm
一、技术指标
额定载荷 | kg | 50/100/150/200/250/300/400/500/750/1000/1500/2000 |
精度 | C3 | |
最大检定分度数 | nmax | 3000 |
最小检定分度值 | Vmin | Emax/10000 |
综合误差 | %FS | ≤ ±0.020 |
蠕变 | %FS/30min | ≤ ±0.016 |
温度对输出灵敏度的影响 | %FS/10℃ | ≤ ±0.011 |
温度对零点输出的影响 | %FS/10℃ | ≤ ±0.015 |
输出灵敏度 | mV/V | 2.0±0.2 |
输入阻抗 | Ω | 384±4 |
输出阻抗 | Ω | 351±2.0 |
绝缘阻抗 | MΩ | ≥ 5000(50VDC) |
零点输出 | %FS | ≤ ±1.5 |
温度补偿范围 | ℃ | -10 ～ +40 |
允许使用温度范围 | ℃ | -35 ～ +70 |
推荐激励电压 | V | 5 ～ 12(DC) |
最大激励电压 | V | 18(DC) |
安全过载范围 | %FS | 150 |
极限过载范围 | %FS | 300 |
四角误差 | 0.02% 加载值 /100mm | |
推荐安装扭矩 | N.m | M12:100 (500kg 以下 ) M16:160(750kg-2000kg) |
产品防爆标志 | Ex ia Ⅱ C T6 Ga Ex iaD 20 T80 |

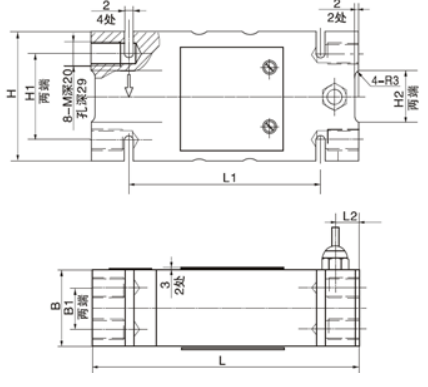

二、外形尺寸mm(inch)
尺寸 量程 | 50k~g 200kg | 25~0kg 500kg | 75~0kg 2t |
B | 44 (1.73) | 60 (2.36) | 76 (2.99) |
B1 | 24 (0.94) | 36 (1.42) | 46 (1.81) |
H | 75 (2.95) | 95 (3.74) | 125 (4.92) |
H1 | 50 (1.97) | 70 (2.76) | 95 (3.74) |
H2 | 30 (1.18) | 30 (1.18) | 65 (2.56) |
L | 156 (6.14) | 146 (5.75) | 176 (6.93) |
L1 | 112 (4.4) | 110 (4.33) | 110 (4.33) |
L2 | 14 (0.55) | 11 (0.43) | 24 (0.94) |
M | M12-7H | M12-7H | M16-7H |
三、接线方式
▪ 四芯屏蔽电缆线 : Φ 6.2mm
▪ 标准长度 : 3m
