称重传感器H3-C3-50KG-3B
称重传感器H3-C3-50KG-3B

称重传感器H3-C3-50KG-3B

型号:H3-C3-50KG-3B

品牌:ZEMIC


◆ 合金钢材质,镀镍,S 型结构,胶封,拉向或压向承载

◆ 防护等级 IP67

◆ 适用于吊钩秤、机改秤、料斗秤等各类电子称重设备

◆ OIML 认证,证书号:R60/2000-CN-00.01

◆ 德国 PTB 测试,证书号:D09-03.18 Revision 2

◆  NTEP 认证,证书号:06-099A1

推荐选择型号

25~750kg

H3-C3-xxkg-3B

1~30t

H3-C3-xxt-xB

100~750lb

H3-N10-xxlb-6YB

1~20klb

H3-N10-xxklb-6YB

100kg-600kg 通过 OIML C3 级认证

100kg-2.5t 通过德国 PTB C3/C4 级测试

50kg-7.5t(100lb-15klb)通过 NTEPA5S/B10S 级认证

一、技术指标

技术指标

额定载荷

kg

50

精度


C3

C4

A5S

B10S

认证


OIML R60 C3

OIML R60 C4

III5000 单只

IIIL10000 单只

最大检定分度数

nmax

3000

4000

5000

10000

最小检定分度值

Vmin

Emax/10000

Emax/14000

Emax/15000

Emax/10000

综合误差

%FS

≤ ±0.020

≤ ±0.018

≤ ±0.018

≤ ±0.035

蠕变

%FS/30min

≤ ±0.016

≤ ±0.012

≤ ±0.012

≤ ±0.030

温度对输出灵敏度的影响

%FS/10℃

≤ ±0.011

≤ ±0.009

≤ ±0.009

≤ ±0.030

温度对零点输出的影响

%FS/10℃

≤ ±0.015

≤ ±0.010

≤ ±0.010

≤ ±0.030

输出灵敏度

mV/V

2.0±0.004( 公制 )      3.0±0.008 ( 英制 )

输入阻抗

Ω

350±3.5

输出阻抗

Ω

351±2.0

绝缘阻抗

≥ 5000 (50VDC)

零点输出

%FS

≤ ±1.5 ( 公制 )       ≤ ±1.0 ( 英制 )

温度补偿范围

-10 ~ +40

允许使用温度范围

-35 ~ +70

推荐激励电压

V

5 ~ 12(DC)

最大激励电压

V

18(DC)

安全过载范围

%FS

150

极限过载范围

%FS

300

产品防爆标志


Ex ia  Ⅱ C T6 Ga              Ex iaD 20 T80

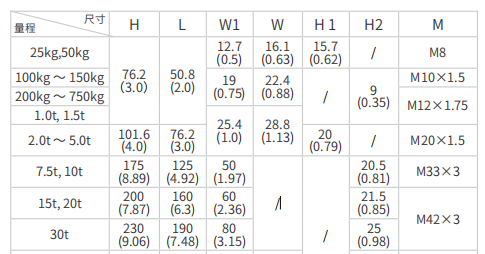

二、外形尺寸mm(inch)

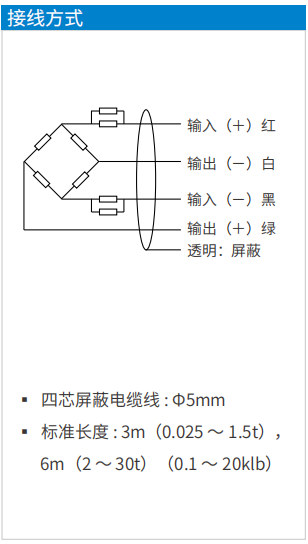

三、接线方式


以上是H3-C3-50KG-3B称重传感器的详细信息,深圳现代豪方仪器仪表科技有限公司作为进口传感器之家,有着完善的技术服务和售前、售后支持,如有需要可以联系我们,手机/微信:13392863941
